내경

정의와 개요

내경은 부품의 바깥쪽이 아니라, 테이프나 끈, 코드 등이 통과하는 개구부의 안쪽 치수입니다. 고리류에서는 통과구의 폭을 가리키는 경우가 많으며, 자재의 적합성을 판단하는 기본 표시가 됩니다.

내부 치수도 거의 같은 의미로 사용됩니다. 다만 O링이나 코드 엔드 스토퍼 등에서는 안쪽 폭뿐 아니라 안쪽 세로 치수, 또는 내경과 외경을 함께 표시하는 경우가 있습니다.

소재와 구조

내경은 치수의 부르는 말이며, 소재명이나 부품의 종류를 나타내는 말이 아닙니다. 대상이 되는 부품에는 금속제, 수지제 등이 있으며, 각형, D형, 원형, 조절 기능이 있는 것 등 형태에 따라 통과구의 유효한 넓이가 달라집니다.

같은 표시 내경이라도 부품의 선경, 모서리의 둥글기, 중앙의 분리봉, 가동부의 유무에 따라 테이프를 끼우기 쉬운 정도나 접은 뒤의 정돈 상태는 달라집니다.

사이즈 표기 방법

고리류의 내경은 대부분 테이프를 통과시키는 방향의 안쪽 폭을 밀리미터로 표시합니다. 예를 들어 내경이 테이프 폭과 같더라도, 테이프의 두께나 짜임의 단단함에 따라서는 끼우기 어려울 수 있습니다.

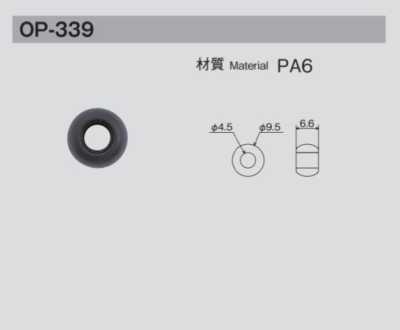

원형 부품에서는 내경을 지름으로 표시하는 경우가 있고, 원통형 코드 엔드 스토퍼에서는 안쪽의 가로세로 치수로 표시하기도 합니다. 외경은 부품 전체의 크기이며, 통과 가능한 테이프 폭을 직접 나타내는 내경과는 구분합니다.

• 내경: 통과구·구멍의 안쪽 치수입니다.
• 외경: 부품의 바깥 둘레를 포함한 전체 치수입니다.
• 유효 내치수: 모서리나 분리봉을 제외하고 실제로 소재가 통과하는 범위를 확인하는 개념입니다.

주요 용도

내경은 백의 손잡이나 숄더 테이프에 사용하는 D고리, 사각링, 조절 고리, 코키 고리 등의 선정에 사용합니다. 벨트나 스트랩 폭에 맞는 통과구를 선택하면 조립과 길이 조절을 하기 쉬워집니다.

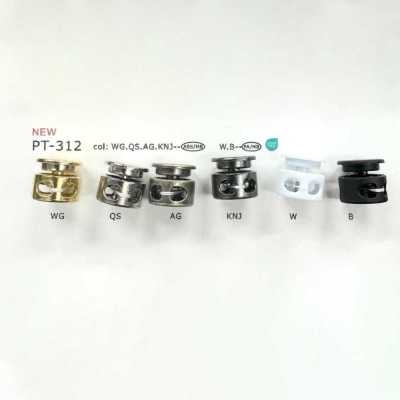

코드 스토퍼, 코드 엔드 스토퍼, 이중 링 등에서도 끈이나 코드의 굵기와의 적합성을 확인하기 위해 내경 또는 내부 치수를 확인합니다. 의류 용도에서는 허리 조절 부위, 매다는 끈, 부속 스트랩 등에 관련됩니다.

선택 방법과 주의점

통과시킬 테이프 폭뿐 아니라 테이프의 두께, 겹친 부분의 두께, 봉제 후의 단단함을 고려해 선택합니다. 조절 고리 등에서 테이프를 접어 되돌리는 사양에서는 평평한 상태로 통과하는지뿐 아니라 실제 통과 순서로 시제품 확인을 하는 것이 중요합니다.

하중이 걸리는 부분에서는 내경뿐 아니라 부품의 소재, 선경, 구조, 내하중 표시의 유무를 확인합니다. 금속제는 녹이나 도금 변색, 수지제는 용도에 따른 내구성에도 주의합니다. 검침을 하는 제품에서는 금속 사용 여부와 검침대응 조건을 사전에 확인합니다.
