O링

영어: O-ring 일본어: 丸カン 고리류

정의

O링은 원형 또는 타원형의 고리에 테이프나 끈, 벨트 등을 통과시켜 연결, 길이 조절, 장식에 사용하는 의류 부자재입니다.

정의와 개요

O링은 선재를 고리 모양으로 성형한 고리류의 한 종류입니다. 테이프나 벨트, 끈, 체인 등을 통과시켜 하드웨어끼리 연결하는 데 쓰이며, 디자인상의 포인트로도 사용됩니다. 영어로는 일반적으로 O-ring이라고 합니다.

O링은 일체 성형으로 개폐 구조가 없는 것이 기본입니다. 따라서 스냅 훅처럼 탈착하는 금속부품이 아니라, 봉제한 테이프나 다른 금속부품을 영구적으로 연결하는 용도에 적합합니다.

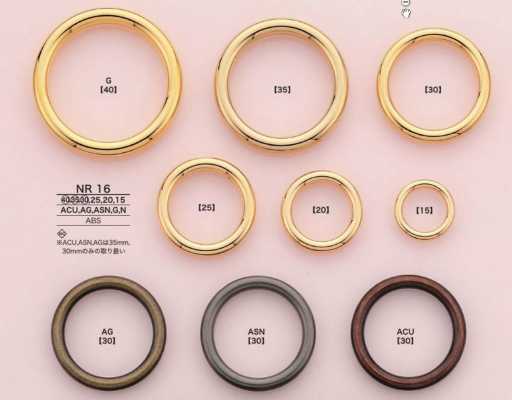

금속제는 철, 황동, 아연 합금, 스테인리스 등이 사용되며, 표면에 도금이나 도장을 하는 경우가 있습니다. 금속 외에는 수지제 O링도 있으며, 가벼움이나 금속을 피하고 싶은 제품에 대응하기 위해 선택됩니다.

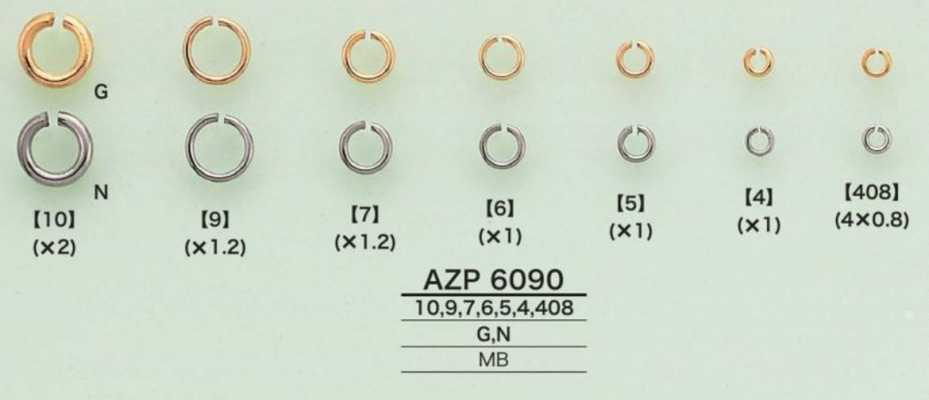

형상은 완전한 원형뿐만 아니라 안쪽이 다소 긴 타원형, 두께가 있는 타입, 선경이 가는 타입 등이 있습니다. 선경, 고리의 내경, 외경, 단면 형상은 외관뿐 아니라 통과하기 쉬움과 허용 하중에도 관련됩니다.

O링의 사이즈는 일반적으로 내치수 또는 내경으로 표시됩니다. 다만 표기의 기준이 내경인지 외경인지는 품번이나 사양에 따라 다르므로, 발주 시에는 치수도를 확인하는 것이 중요합니다.

통과시킬 테이프 폭은 O링의 내치수에 여유를 두고 설정합니다. 테이프를 접어 봉제하는 경우에는 테이프의 두께, 시접, 겹침에 따라 필요한 공간이 늘어나므로, 실물 또는 시제품으로 통과 상태를 확인합니다.

의류에서는 어깨끈이나 스트랩의 연결, 허리 벨트, 소매 끝이나 밑단의 조절 사양, 디자인 디테일 등에 사용됩니다. 가방에서는 숄더 테이프의 연결, 손잡이 부착, 부속품을 거는 위치에도 사용됩니다.

둥근 윤곽을 살려 장식성을 부여할 수 있는 점이 특징입니다. 한편 테이프 길이를 세밀하게 조절하는 역할은 단독으로는 수행하기 어렵기 때문에, 필요에 따라 조절 고리나 코키카우 등의 부속과 함께 사용합니다.

사용 부위에 걸리는 하중, 당기는 방향, 테이프 폭과 두께를 기준으로 내치수와 선경을 선택합니다. 가방 손잡이나 숄더처럼 반복 하중이 걸리는 용도에서는 겉보기 치수만으로 판단하지 말고, 부착부를 포함한 사양으로 강도를 확인합니다.

금속제는 땀, 수분, 세탁, 마찰 등으로 인해 녹, 변색, 도금 마모가 발생할 수 있습니다. 용도와 세탁 조건에 따라 소재와 표면 처리를 확인하고, 이종 금속이나 원단과의 접촉에 따른 영향도 시험으로 확인합니다.

검침을 하는 제품에서는 금속제 O링이 검침기에 반응하는 것을 전제로 관리합니다. 수지제라도 심재나 부속 부품의 유무를 포함하여, 제품 전체로 검사 조건에 적합한지 확인할 필요가 있습니다.

O링은 원형 또는 타원형의 고리로, 곡선적인 외관과 여러 방향으로 연결하기 쉬운 점이 특징입니다. D링은 D자형으로, 직선 부분에 테이프를 따라 붙이기 쉽고 테이프 부착 위치를 안정시키기 쉬운 점이 다릅니다.

내치수를 테이프 폭과 같게 하면 두께나 접힌 부분 때문에 통과하기 어려워질 수 있습니다. 특히 두꺼운 테이프나 겹쳐 봉제하는 사양에서는 여유가 필요합니다. 사용하는 테이프와 봉제 사양을 맞춰 시제품으로 확인하는 것이 중요합니다.

O링은 주로 연결용 고리이며, 단독으로 길이를 고정해 조절하는 기능은 없습니다. 길이 조절이 필요할 경우에는 테이프의 통과 방법을 조정하거나, 조절 고리나 코키카우 등의 조절용 금속부품을 함께 사용합니다.
