조절 고리

정의와 개요

조절 고리는 프레임과 중앙 막대로 구성되는 길이 조절용 부자재입니다. 테이프를 프레임과 중앙 막대에 정해진 순서로 통과시켜 접어 넣음으로써, 마찰에 의한 유지력을 이용해 벨트나 스트랩의 길이를 단계 없이 조절합니다.

다른 이름으로는 이동 고리, 슬라이드 어저스터, 코키칸 등이 있습니다. 코키칸은 조절 고리를 가리키는 경우가 많지만, 형태나 용도에 따라 구분하기도 하므로, 발주 시에는 도면이나 실물 견본으로 사양을 확인합니다.

소재와 구조

금속제에는 철, 황동, 아연계 다이캐스팅, 알루미늄, 스테인리스 등이 사용되며, 표면에 도금이나 도색을 하는 경우가 있습니다. 수지제에는 폴리아세탈이나 폴리프로필렌 등이 있으며, 가벼움과 내수성을 중시하는 제품에 사용됩니다.

일반적인 형태는 사각형이며, 외곽 프레임과 하나의 중앙 막대로 이루어집니다. 테이프가 닿는 막대의 굵기, 모서리의 둥글기, 프레임의 두께는 통과 용이성, 미끄러짐 방지성, 테이프에 가해지는 부하와 관련되므로, 외관뿐 아니라 단면 형상도 중요합니다.

사이즈 표기 방법

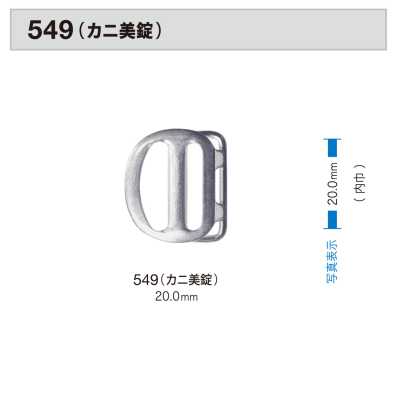

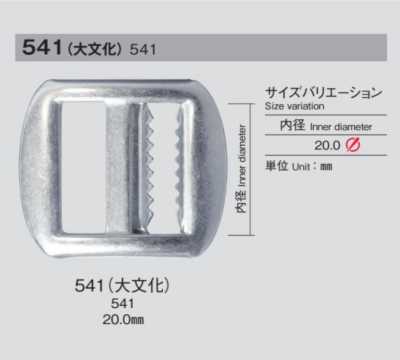

조절 고리의 사이즈는 일반적으로 테이프가 통과하는 내치수, 또는 대응 테이프 폭으로 표시됩니다. 예를 들어 테이프 폭에 맞는 내치수를 선택하지만, 표시 방법은 공급처에 따라 다르므로 내폭, 내높이, 중앙 막대의 굵기, 외치수를 개별적으로 확인합니다.

테이프 폭과 내치수가 너무 비슷하면 통과하기 어렵고, 봉제 시의 취급도 나빠집니다. 반대로 여유가 너무 크면 사용 중에 테이프가 비스듬해지거나, 하중이나 진동으로 길이가 어긋날 수 있습니다.

• 확인할 치수: 테이프를 통과시키는 내폭
• 확인할 치수: 내높이와 중앙 막대의 굵기
• 확인할 치수: 외치수, 두께, 모서리 형상

주요 용도

백의 숄더 스트랩, 백팩의 어깨끈, 의류의 허리 벨트, 브라의 스트랩 등에 사용됩니다. 용도에 따라 손으로 자주 조절하는 것, 설정한 길이를 유지하는 것 등 요구되는 조작성과 유지성이 달라집니다.

조절 고리는 단독으로 사용하기도 하고, D링, 사각링, 나스칸, 버클 등과 조합합니다. 조절 고리는 주로 길이 조절을 담당하는 부품이며, 개폐나 탈착을 목적으로 하는 버클, 연결을 주목적으로 하는 나스칸과는 역할이 다릅니다.

선정 방법과 주의점

사용 시의 하중, 테이프의 두께·직조·표면의 미끄러움, 조절 빈도를 기준으로 선정합니다. 무거운 짐을 지탱하는 스트랩에서는 조절 고리뿐 아니라 테이프, 봉제 부위, 연결하는 금구를 포함한 전체 강도를 확인하고, 시제품으로 어긋남이나 파손을 평가합니다.

금속제는 녹, 도금 마모, 변색, 땀이나 세탁에 의한 영향을 주의합니다. 수지제는 경량이지만, 저온 시 충격이나 자외선, 약품 등에 대한 내성이 사용 환경에 맞는지 확인합니다. 피부에 닿는 용도에서는 금속 알레르기에 대한 배려도 필요합니다.

검침 공정이 있는 제품에서는 금속제인지 수지제인지 사양서에 명확히 하고, 검침대응의 필요 여부를 사전에 정합니다. 금속제 부자재는 검침기에 반응하므로, 혼입 바늘과의 판별 방법이나 검사 기준을 생산 공정에 맞추어 설정합니다.
