핸드 프레스

영어: Hand press 일본어: ハンドプレス 부품·도구

정의

핸드 프레스란 레버를 손으로 조작해 다이툴에 압력을 가하여 도트 단추나 아일렛, 리벳 등을 원단에 부착하는 수동식 부착 공구입니다.

정의와 개요

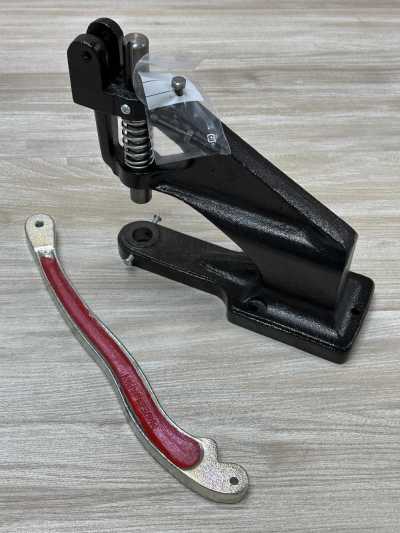

핸드 프레스는 탁상 등에 고정해 사용하는 수동식 프레스기입니다. 본체에 장착한 상하의 다이툴로 금구를 끼우고, 레버 조작에 의한 가압으로 부품을 압착합니다. 소량 생산, 시제품 제작, 샘플 제작 등에 사용됩니다.

도트 단추나 아일렛 등의 부품 자체를 가리키는 말이 아니라, 그것들을 부착하기 위한 도구입니다. 다이툴이나 부품의 조합에 따라 구분해 사용하므로, 핸드 프레스 본체만으로는 모든 부속을 부착할 수 없습니다.

일반적인 핸드 프레스는 본체, 레버, 상하의 다이툴을 고정하는 고정부, 받침대로 구성됩니다. 레버를 내리면 상부 다이툴이 하강하고, 받침대 쪽 다이툴로 받친 부품을 변형·압착하는 구조입니다.

도트 단추는 많은 경우, 헤드, 스프링 또는 stud, post, 와셔 등의 짝이 되는 부품을 조합합니다. 아일렛과 리벳도 부품의 형상과 치수에 맞는 전용 다이툴을 사용해, 설정된 조합으로 부착합니다.

핸드 프레스의 적합성은 본체 크기뿐 아니라 사용하는 부품과 다이툴의 규격으로 확인합니다. 도트 단추는 헤드의 외경, 아일렛은 내경·외경과 다리 길이, 리벳은 헤드 직경이나 축 길이 등이 확인 항목이 됩니다.

같은 호칭 직경으로 보여도 제조사나 시리즈, 형상이 다르면 다이툴을 공용할 수 없는 경우가 있습니다. 부품명, 품번, 마감처리, 사이즈, 대응 다이툴을 일괄로 관리하고, 실제로 사용할 원단으로 시험 타격을 하는 것이 중요합니다.

부착 시에는 앞뒤와 부품 방향을 확인해 원단에 세팅하고, 다이툴의 중심에 맞춰 레버를 조작합니다. 필요에 따라 구멍 뚫기용 분또로 예비 구멍을 뚫지만, 부품이나 원단에 따라서는 구멍을 뚫지 않고 부착하는 사양도 있습니다.

아우터, 셔츠, 팬츠, 백, 의류 잡화 등의 여닫이 부위나 보강 부위에 사용됩니다. 대량 생산에서는 발판식·에어식 등의 프레스기를 쓰는 경우도 있지만, 핸드 프레스는 작업 공간을 크게 차지하지 않으며, 품종이나 사이즈 전환이 있는 작업에도 적합합니다.

원단의 두께, 밀도, 신축성, 겹치는 매수에 대해 금구의 다리 길이와 다이툴의 가압량이 적절하지 않으면 빠짐, 흔들림, 변형, 원단 찢어짐이 발생합니다. 얇은 원단이나 늘어나기 쉬운 니트에서는 덮개천이나 심지로 보강하는 것도 검토합니다.

세게 치면 된다는 뜻은 아니며, 과도한 가압은 부품의 균열, 변형, 도장·도금 손상으로 이어집니다. 세탁, 마찰, 인장력을 상정한 시험을 실시하고, 녹이나 변색이 우려되는 경우에는 금구의 재질·표면 처리와 보관 환경을 확인합니다.

금속 부품을 사용하는 제품에서는 검침대응의 필요 여부를 사양서에서 명확히 합니다. 피부에 닿는 용도에서는 니켈의 영향에 배려해, 니켈 프리 사양의 필요성, 대상 범위, 확인 방법을 공급업체와 공유하는 것이 필요합니다.

대부분 필요한 경우가 많습니다. 핸드 프레스는 가압하는 본체이며, 실제로 부품을 성형해 고정하는 것은 상하 1세트의 다이툴입니다. 사용하는 도트 단추, 아일렛, 리벳의 종류·사이즈·사양에 대응하는 다이툴을 선정합니다.

원단의 두께뿐 아니라 겹치는 매수, 심지, 부품의 다리 길이, 프레스의 가압 조건과의 조합으로 판단합니다. 다리가 짧으면 충분히 압착되지 않고, 너무 길면 흔들릴 수 있습니다. 반드시 양산과 같은 조건의 시험 타격으로 확인합니다.

앞뒤 방향, 중심 어긋남, 부품의 들뜸, 변형, 여닫을 때의 유지력, 원단의 찢어짐이나 손상을 확인합니다. 제품 용도에 따라 반복 개폐, 인장, 세탁 후 상태도 확인하면 사용 중 탈락이나 변색의 위험을 파악하기 쉬워집니다.
