테이프 엔드

정의와 개요

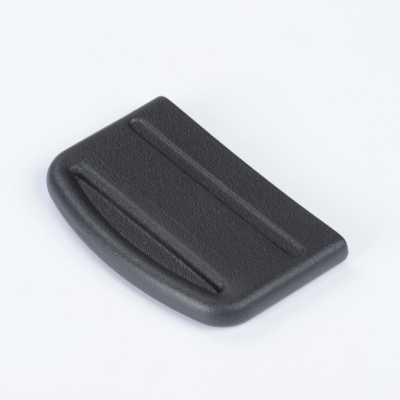

테이프 엔드는 평직 테이프, 벨트, 스트랩 등의 끝단을 마감하는 부품입니다. 테이프의 절단면을 덮어 끝부분을 정돈하고, 사용 시 끝이 걸리는 것을 줄이는 역할을 합니다. 형태는 각형 등이 있으며, 테이프 끝단에 씌우거나 고정하여 사용합니다.

부르는 이름으로는 벨트 엔드, 스트랩 엔드 등이 있습니다. 사양서에는 테이프 엔드의 형태, 색상, 소재 외에 대응하는 테이프 폭과 고정 방법을 명시하면 오해를 줄일 수 있습니다.

소재와 구조

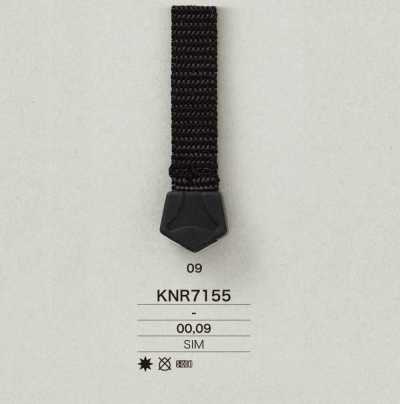

실리콘이나 열가소성 엘라스토머 등 유연성을 가진 수지로 성형한 것이 있습니다. 부드러운 소재는 의류나 백에 닿을 때의 딱딱함을 줄이기 쉽고, 수지의 배합과 경도에 따라 촉감, 마모에 대한 내성, 외관이 달라집니다.

테이프를 끼우는 개구부를 가진 캡 형태의 구조가 일반적입니다. 끝부분을 덮기만 하는 것과 테이프를 접거나 꿰매어 고정하는 설계는 빠짐 방지와 필요한 가공 공정이 다릅니다.

• 실리콘 제품은 유연성을 살린 끝단 보호에 사용됩니다.
• 열가소성 엘라스토머 제품은 성형성과 탄성을 살리는 경우가 있습니다.
• 고정의 유무와 고정 방법은 제품별로 확인이 필요합니다.

사이즈 표기 방법

사이즈를 고를 때는 제품의 외경뿐 아니라 테이프를 통과시키는 부분의 내경과 대응 테이프 폭을 확인합니다. 테이프 폭은 표기 치수와 같더라도 두께, 조직 밀도, 끝부분의 올풀림, 접음 여부에 따라 끼우기 어려울 수 있습니다.

내경이 너무 작으면 장착 시 테이프나 엔드가 변형되고, 너무 크면 끝이 밀리거나 빠질 우려가 있습니다. 양산 전에는 실제로 사용할 테이프와 같은 두께·마감처리의 시제품 재료로 끼워지는 정도를 확인합니다.

• 대응 테이프 폭
• 통과부의 내경과 깊이
• 사용 테이프의 두께와 끝단 처리
• 테이프를 한 겹으로 통과시키는지, 접어 고정하는지

주요 용도

백의 손잡이와 숄더 스트랩, 의류의 벨트, 아웃도어 용품이나 유니폼의 테이프 활용 등에서 사용됩니다. 끝단을 드러내는 디자인에서는 색상과 광택, 모서리의 둥근 정도도 전체 인상에 영향을 줍니다.

테이프 엔드는 길이를 조절하는 조절 고리나 코키캉, D링 등과 함께 사용되는 경우가 있습니다. 다만 이들은 테이프를 통과시켜 연결·조절하는 금구이며, 끝단을 처리하는 테이프 엔드와는 역할이 다릅니다.

고르는 법과 주의점

당기는 하중이 걸리는 부분에서는 테이프 엔드 단독의 외형뿐 아니라 테이프와의 고정 방법, 봉제 강도, 사용하는 고리류를 포함해 평가합니다. 끝단 보호를 목적으로 하는 부품이 하중을 담당한다고 볼 수 없으므로, 용도에 맞는 시험이 필요합니다.

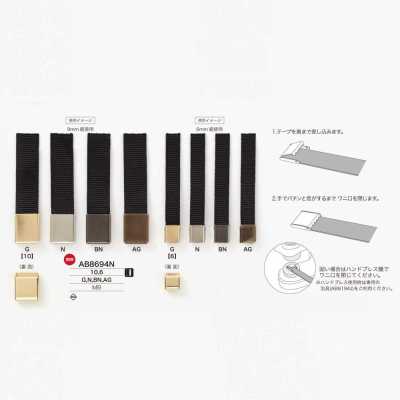

금속이 포함된 사양에서는 습기나 땀, 세탁 등으로 인한 녹, 도금 변색, 상대 소재에 대한 영향을 확인합니다. 수지 제품도 마찰, 자외선, 세탁, 저온에서의 경화 등으로 인한 외관·기능 변화를 예상해 제품 시험으로 확인합니다.

의류에서 검침을 실시할 경우, 비금속 테이프 엔드라 하더라도 고정용 금구, 바늘, 부러진 바늘 등을 포함한 공정 관리가 중요합니다. 검침대응이 필요한 제품에서는 사용 부자재와 검사 조건을 사전에 생산처와 공유합니다.

비슷한 용어와의 차이

코드 엔드는 둥근 끈이나 스핀들의 끝을 처리하는 부품입니다. 테이프 엔드가 주로 폭이 있는 평테이프에 대응하는 반면, 코드 엔드는 끈의 지름과 통과 구멍 치수로 선택한다는 점이 다릅니다.

벨트 루프는 벨트나 끈을 통과시켜 정해진 위치에 유지하기 위한 고리형 부분입니다. 테이프 엔드처럼 끝단 자체를 덮는 부품이 아닙니다. 용도와 부착 위치를 구분해 지정합니다.
